電磁流量計的4-20mA輸出信號不穩定（如波動、跳變、漂移）會直接影響控制系統精度，需從信號鏈路、流體狀態、儀表設置等多維度排查。以下是系統性解決方案：

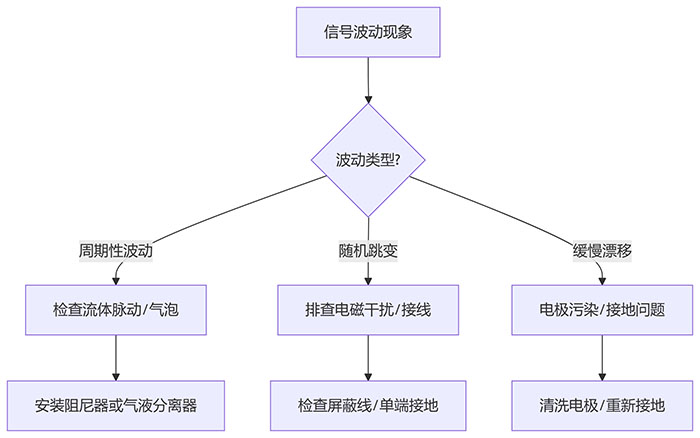

一、快速診斷流程

二、常見原因及處理措施

1. 流體狀態問題

現象：周期性波動（0.5~5Hz）

原因：泵/閥啟停導致流量脈動

解決方案：? 增加阻尼時間（調至3~10秒）? 在流量計下游加裝緩沖罐

現象：無規律跳變

原因：流體含氣或未滿管

解決方案：? 檢查管道是否滿管（豎直安裝時流向自下而上）? 安裝排氣閥或消氣器

現象：低流速波動

原因：流體電導率接近下限（如＜5μS/cm）

解決方案：? 更換更低電導率要求的電*（如電容式）? 添加電解質提高電導率

2. 電氣干擾問題

干擾類型：電磁干擾（EMI）

檢測方法：用示波器觀察信號毛刺

解決措施：? 使用雙絞屏蔽電纜? 確保屏蔽層單端接地（通常在控制柜側）? 遠離變頻器/電機＞1m

干擾類型：接地環路

檢測方法：測量地線間電壓差＞1V

解決措施：? 改為等電位接地（所有設備共地）? 加裝信號隔離器

干擾類型：電源波動

檢測方法：監測電源電壓波動＞±10%

解決措施：? 加裝穩壓電源

3. 儀表硬件故障

部件：電*腐蝕/結垢

診斷方法：測量電*-地電阻（應＜50kΩ）

處理方案：? 機械清洗或化學浸泡（10%草酸溶液）? 嚴重時更換電*

部件：接線端子松動

診斷方法：搖動線纜觀察信號是否跳變

處理方案：? 緊固端子并做振動測試 ? 使用抗氧化接線膏

部件：轉換器故障

診斷方法：短接INPUT端子模擬滿量程輸入

處理方案：? 若輸出仍不穩，更換信號轉換模塊

4. 參數設置錯誤

關鍵參數：阻尼時間

錯誤設置影響：過短（＜1s）放大噪聲

正確設置方法：根據工藝調整（一般液體3~5s，氣體5~10s）

關鍵參數：輸出線性/開方

錯誤設置影響：誤設為開方輸出導致小信號波動

正確設置方法：流量信號選擇線性輸出

關鍵參數：量程范圍

錯誤設置影響：URVD（量程上限）與實際不符

正確設置方法：按*大流量×1.2設置量程

三、進階排查工具

1.HART通信診斷

使用HART手操器讀取以下參數：

Loop Current（實時輸出電流）

AO Fault（輸出故障代碼）

Sensor Status（電*狀態）

2.示波器分析

觀察4-20mA信號波形：

高頻振蕩→ EMI干擾

階梯狀跳變→ 接線接觸不良

緩慢漂移→ 電**化

3.替換法測試

將電流輸出接入便攜式校驗儀（如Fluke 787），排除接收設備問題。

四、典型故障案例

案例1：輸出隨電機啟停跳動

現象：每次泵啟動時電流從12mA突降至8mA。

原因：泵啟動瞬間產生水錘效應，流體脈動沖擊電*。

解決：

? 在泵出口加裝軟啟動閥

? 將阻尼時間從2秒調整為8秒

案例2：夜間信號漂移

現象：每日凌晨電流緩慢上升1~2mA。

原因：溫差導致接地電位變化（如管道熱脹冷縮）。

解決：

? 改用銅包鋼接地*，接地電阻＜4Ω

? 加裝溫度補償模塊

案例3：隨機大幅跳變

現象：電流在4~20mA間無規律跳變。

原因：電纜屏蔽層破損，受變頻器干擾。

解決：

? 更換為雙層屏蔽電纜（內層鋁箔+外層銅網）

? 電纜穿金屬管敷設

五、預防性維護建議

1.季度檢查

清潔電*，測量絕緣電阻（＞100MΩ）

緊固所有接線端子（扭矩按說明書要求）

2.年度維護

校準4-20mA輸出（零點/滿量程）

用兆歐表測試電纜絕緣（＞20MΩ）

3.升級措施

關鍵場合采用光纖隔離轉換器

安裝在線電導率監測儀預警電*污染

總結

4-20mA不穩定的根本原因多為“干擾+流體+硬件”三者疊加，建議按以下優先級處理：

檢查流體狀態（滿管/氣泡/脈動）

強化抗干擾措施（屏蔽/接地/隔離）

校準儀表參數（阻尼/量程/線性）

更換損壞部件（電*/電纜/轉換器）

若問題仍未解決，需用信號記錄儀連續采集24小時數據，分析波動規律后針對性處理。
