插入式電磁流量計的工作原理是基于法拉*電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉*試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電*測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電*的電磁隔離。



簡介

在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以減少漏失率。實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測。

插入式電磁流量計可以提供雙向的高精度測量，是漏損檢測的理想流量計。同時，杰出的重復性，保證只有真正的流量突變才被檢測。



廣泛用途

插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

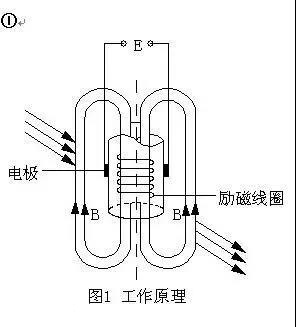

插入式電磁流量計原理圖



主要組成部分

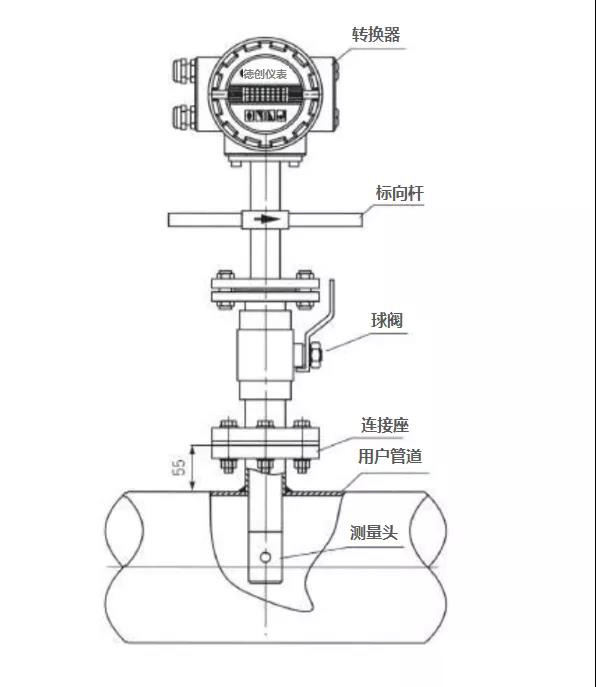

插入式電磁流量計由插入式電磁流量傳感器(簡稱傳感器）和插入式電磁流量轉換器(簡稱轉換器）配套組成(簡稱流量計)，用來測量管道內各種導電液體的體積流量。



測量對象

測量管、電*、勵磁線圈、鐵芯與磁軛殼體。用來測量自來水、鋼鐵、石油、化工、電力、工業、水利等部門的導電流體流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
